Odbiornik 3/18k R7003SB 2.4GHz FASSTest S.BUS

Parametry techn.
Pasmo    2,4GHz
Modulacja    Futaba FASSTest
Ilość kanałów    3/18
Napięcie zasilania    3.5 do 8.4V
Rozmiary    37 x 23 x 9.3 mm
Masa    7,1g
Zakres pomiaru nap. zewn.    0 - 70V

Zawartość zestawu

Zestaw zawiera odbiornik Futaba R7003SB, przetwornik do pomiaru zewnętrzego napięcia EXT-VOL.
Charakterystyka

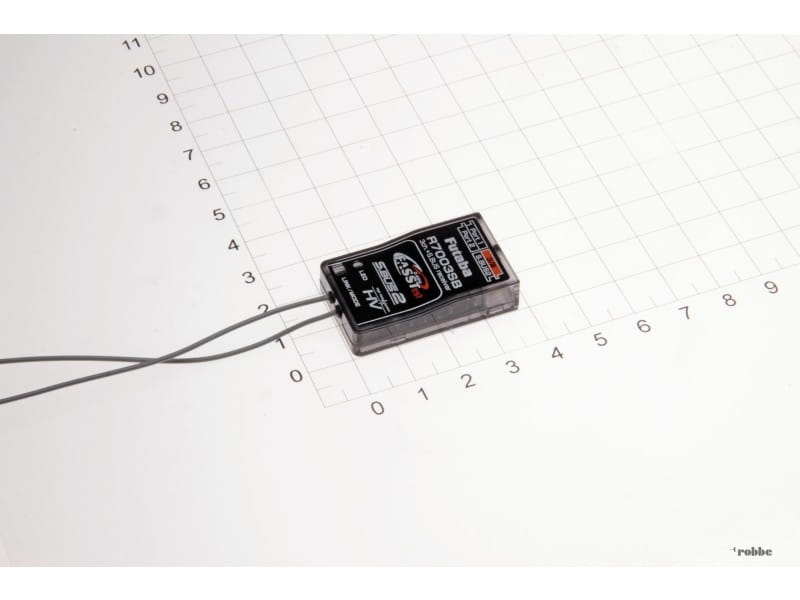

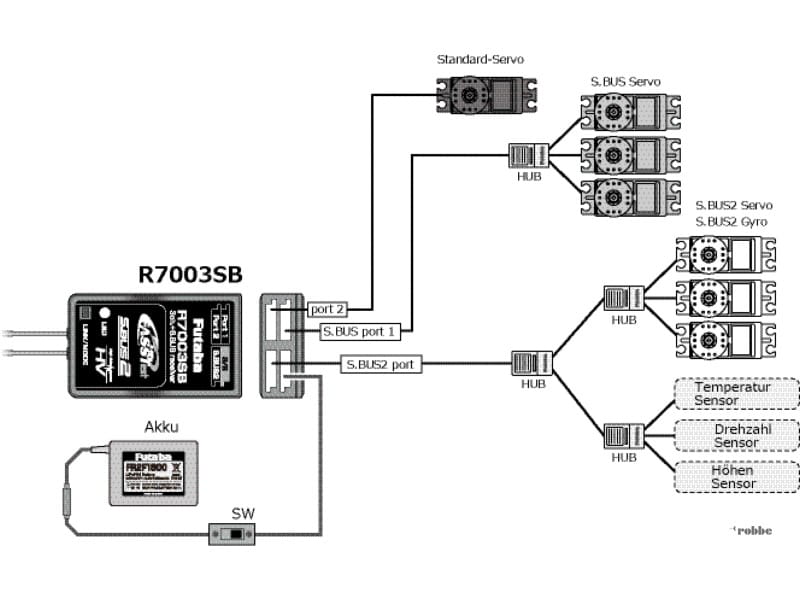

Subminiaturowy 18 kanałowy odbiornik Futaba R7003SB z telemetrią i modulacją FASSTest. Odbiornik jest wyposażony w szynę S.BUS i S.BUS2. Szyna S.BUS2 umożliwia podłączenie czujników telemetrii Futaba, serw, żyroskopów i governora. Odbiornik może być również używany ze standardowymi serwami.

Odbiornik ma rozmiary tylko 37 x 23 x 9.3mm, dlatego nadaje się do małych modeli, wąskich kadłubów szybowców itp.

Odbiornik można skonfigurować do trybu EXT-VOL, przy którym port 2 wykorzystywany jest do mierzenia zewnętrznego napięcia, np. akumulatora napędowego. W zestawie, do tego celu znajduje się specjalny przetwornik. Zakres w ten sposób mierzonego napięcia wynosi od 0 do 70 V.

Odbiornik jest kompatybilny tylko z modulacją FASSTest! Ma on fizycznie tylko 4 wyjścia, które można skonfigurować aż na 11 trybów. Z nadajnikiem można jednocześnie sparować aż 2 odbiorniki. Dzięki szynie S.BUS i S.BUS2 znajdzie zastosowanie w modelach multikopterów, w systemie stabilizacji śmigłowców Futaba CGY750 lub, dzięki swoim małym rozmiarom do wąskich kadłubów szybowców. Jeśli potrzebujecie więcej wyjść PWM, możecie zastosować dekoder SBD-1.

Odbiornik, dla maksymalnej pewności odbioru sygnału jest wyposażony w dwie anteny, które wykonane są z przewodu koncentrycznego. Zapewnia ona w ten sposób różnorodność odbioru. Dzięki małym rozmiarom odbiornika nie będzie problemu z instalacją do wąskich laminatowych kadłubów, jak np. modeli szybowców. Dostateczna długość anten (15 cm) umożliwia ich bezproblemowe wypowadzenie poza wnętrze szklanych czy węglowych kadłubów. Dla różnowodności odbioru należy końce anten oddalić od siebie con. 6cm. Dla eliminacji kierunkowości dipolu zalecamy, aby osie anten tworzyły kąt 90°.
Tryby odbiornika

    1: S.BUS, 2: CH2, 3:CH3, 4: S.BUS2
    1: S.BUS2, 2: CH2, 3:CH3, 4: S.BUS2
    1: S.BUS, 2: CH2, 3:CH3, 4: S.BUS
    1: CH1, 2: CH2, 3:CH3, 4: S.BUS
    1: CH1, 2: CH2, 3:CH3, 4: S.BUS2
    1: CH1, 2: CH4, 3:CH3, 4: S.BUS2
    1: CH2, 2: CH4, 3:CH3, 4: S.BUS2
    1: CH1, 2: CH5, 3:CH3, 4: S.BUS2
    1: CH2, 2: CH7, 3:CH3, 4: S.BUS2
    1: CH4, 2: CH8, 3:CH3, 4: S.BUS2
    1: CH11, 2: CH12, 3:CH3, 4: S.BUS2
